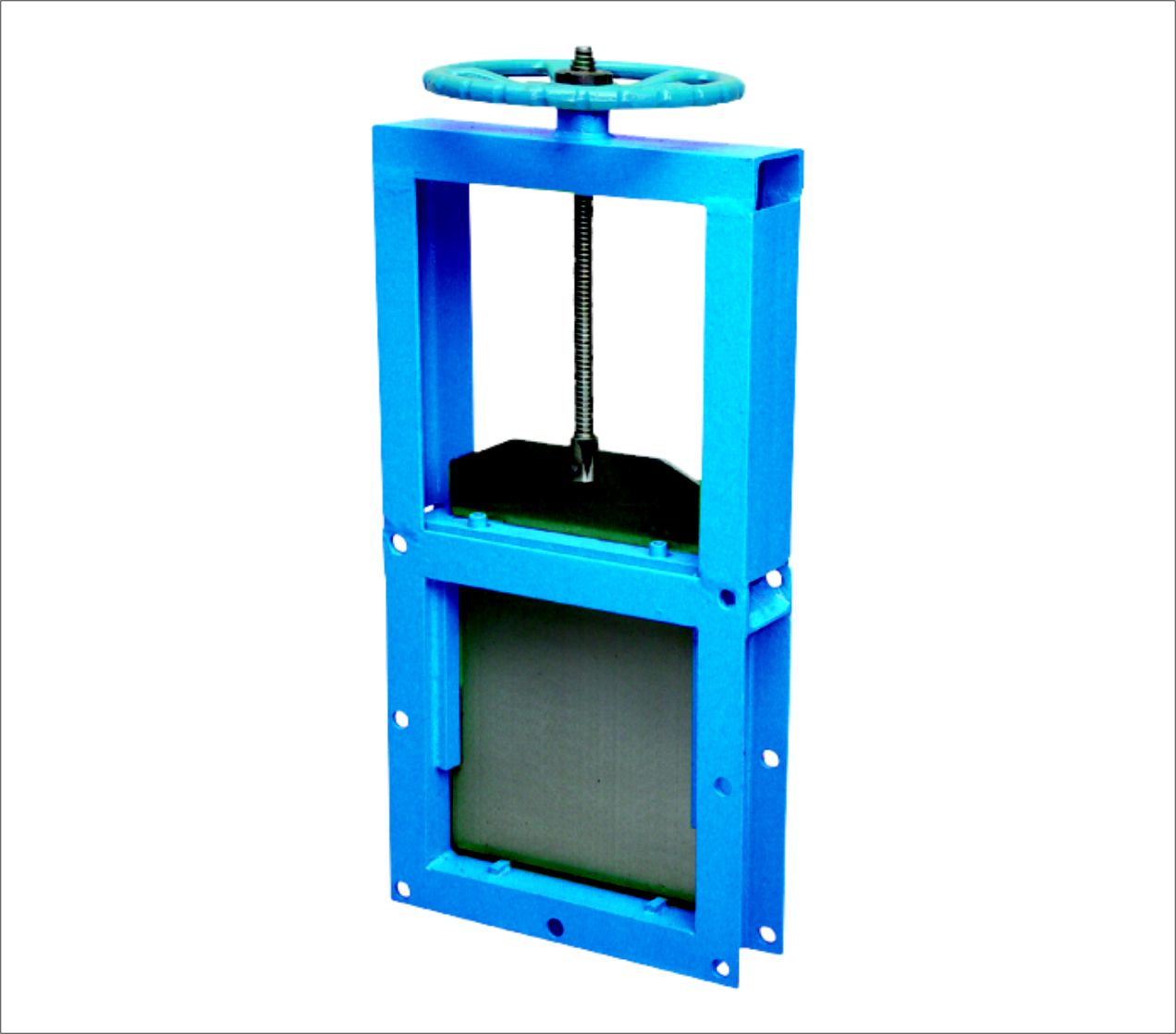

插板阀

阀门详情

　　插板阀产品介绍：插板阀别称手动式刀型闸阀，刀形截止阀这是这种闸板与高压闸阀自始至终密不可分触碰密封性的闸阀，其基本原理是闸板上打有1个公称直径尺寸的圆口，根据闸板开闭促使闸板上圆口跟公称直径做彻底摆脱和相符合的姿势。此闸阀的优势取决于油路板公称直径无带槽，物质不容易卡阻阻塞，而且具备全公称直径商品流通特点，其密封性构造能够 分软密封性、硬密封构造。透过式刀闸阀是具备高精密结构，工艺性能好，结构紧凑等特性，密封性高压闸阀为主题活动总体设计，有防损坏和全自动赔偿作用，因此使用寿命更长。在关掉和打开全过程中高压闸阀跟闸板始终紧靠健身运动，促使闸阀开闭力平稳，而且具备断开物质等特性。

　　插板阀特性：

　　刀型闸阀具备构造简易紧凑型、设计方案有效、轻形节约建材,密封性靠谱、实际操作轻巧灵便、重量轻、安全通道顺畅、流体密度小、很轻、易安裝、易拆装等优势，可在压力1.3MPa-2.3MPa，应用溫度-28-700℃状况下一切正常工作中。刀型闸阀其闸板具备裁切作用，可刮除突面上的黏着物，全自动消除脏物，不锈钢板闸板可避免浸蚀造成的密封性泄露。

　　刀型闸阀的安裝应用：

　　1. 安裝前须查验闸阀腔内和突面等位置，不容许有废弃物或沙粒粘附

　　2. 各联接位置地脚螺栓,规定匀称扭紧

　　3. 查验填充料位置规定卡紧，既保证填充料的密闭性，还要确保闸板打开灵便

　　4. 客户在安裝闸阀前，务必审校阀门型号，联接规格及留意物质流入，确保与闸阀规定完整性

　　5. 客户在安裝闸阀时，务必预埋闸阀驱动器的必需室内空间

　　6. 驱动器设备的布线须按路线图开展

　　7. 刀型闸阀务必每季度维护保养，不可随便撞击及挤压成型，以防危害密封性

　　8. 电(手)动插板阀适用于锅炉冷、热风道或烟道需要关断介质流向的场合。该产品工作可靠、启闭灵活、密封严密，是火电厂锅炉系统中的重要辅机配套设备。可根据用户提供的技术要求设计制造及选用不同的材质，电动插板门采用丝杆传动，气动插板门采用气缸推动，具有运转灵活无卡涩，密封性能好等特点.设备在高温状态下工作可靠、启闭灵活、关断严密，且强度高，刚性好，坚固耐用，目前已广泛应用于全国各大火力发电厂。

　　





　　插板阀结构特点

　　1. 插板阀采用全封闭式结构设计，插板开启后位于另一侧密闭的检修室内。

　　2.插板采用专用的整平板，并对插板的密封面进行车铣切屑加工,密封间隙小,密封性能好。

　　3. 插板阀与现场管道连接方式可以为法兰螺栓连接、插入反法兰焊接或管道直接对焊连接。

　　4. 电动插板阀由启闭电动装置驱动螺杆副旋转产生轴向移动，再经过导向传动螺杆套带动插板移动，抽出或推入插板，完成插板的开启或关闭动作，运行平稳可靠。

　　5. 气动插板阀由启闭气缸插入壳体内拉动或推动插板的开启或关闭。

　　6. 电动(气动)插板阀开启或关闭通过安装在插板二侧面上的滑动滚轮，使插板限制在轨导内运行，采用优化设计方案，插板移动平稳轻便，驱动力矩小。

　　7. 插板阀可以远距离操作或程序控制，有DCS远控接口。其中电动插板门配套机电一体化电动装置，可就地和远控操作，并配带手轮操作机构;气动插板阀配套气缸并提供控制箱，可就地和远控操作。

　　插板门技术参数

　　1. 型号表示方法：

　　电动插板门 DZM(型号)-W(宽度)×H(高度)

　　气动插板门 QZM(型号)-W(宽度)×H(高度)

　　安装位置：水平风道、垂直风道、倾斜风道。

　　2. 流通介质：冷、热空气或其它气体。

　　3. 设计耐压：0.35MPa

　　4. 设计耐温：≤550℃

　　5. 内泄漏率: ≤0.5%;外泄漏率：0

　　6. 电动插板门：电源 交流三相三线~380V/50Hz或由用户确定

　　中特阀门订货须知：

　　尊敬的用户您好：如果在您确定要使用插板阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

　　一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

　　二、若已经由设计单位选定插板阀型号，请按相关型号直接向我们销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
