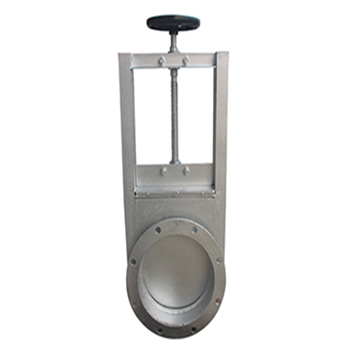

不锈钢插板阀

阀门详情

　　不锈钢插板阀用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。

　　不锈钢插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做 脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命 长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。

　　一、 不锈钢插板阀结构特点：

　　不锈钢插板阀结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制， 操作方便， 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式， I 型为手轮， II 为链轮。单向和双向两种结构形式， LZD 为单向、 LZS 为双向。

　　





　　二、不锈钢插板阀工作原理 ：

　　主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

　　三、不锈钢插板阀使用说明：

　　本阀可水平安装或垂直安装，安装时两法兰连接中间 加密封垫片，然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。

　　中特阀门订货须知：

　　尊敬的用户您好：如果在您确定要使用圆形插板阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

　　一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

　　二、若已经由设计单位选定圆形插板阀型号，请按相关型号直接向我们销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
