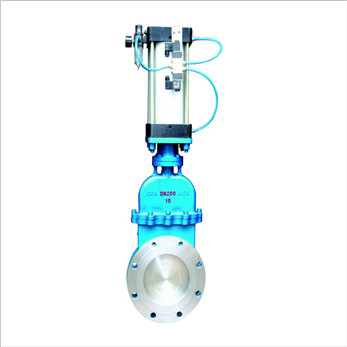

DMZ673X气动暗杆刀型闸阀

  • 型号:DMZ673X
  • 连接形式:对夹、法兰
  • 主体材料:铸铁、铸钢、不锈钢
  • 公称通径:50-2000
  • 适用介质:水
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:气动

阀门详情

        DMZ673X气动暗杆刀型闸阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为气动执行器,下半部分为阀门。本类阀门在管道中一般应当水平安装。

        l、气动刀型闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50—900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。

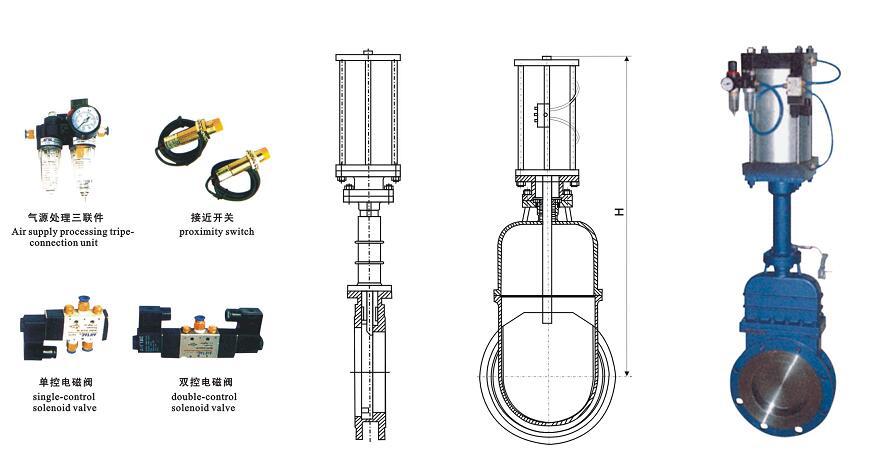

      气动暗杆刀型闸阀



        2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。

        3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。

        4、气动刀型闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。

        5、气动刀型闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。

        6、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

        DMZ673X气动暗杆刀型闸阀执行标准:

        设计标准JB/T869l-1998 MSS SP-81

        法兰标准GB/T9113.1-2000

        结构长度GB/T1-5188.2-94

        试验和压力GB/T13927-2000

        DMZ673X气动暗杆刀型闸阀执行器技术参数:

        零件名称材质名称材质牌号

        圆螺母优质碳素钢25

        气缸组合件

        轴承压盖优质碳素钢35

        阀杆螺母铝青铜ZCuA19Mn2、ZCuA19Fe4Ni4Mn2

        铝黄铜ZCuZn25A16Fe3Mn3

        轴承—51110

        阀杆不锈钢304、316、2Cr13

        支架碳素钢、不锈钢WCB、CF8等

        闸板不锈钢304、316、304L、316L、2Cr13

        螺栓螺母优质碳素钢35

        填料压盖碳素钢WCB

        填料柔性石墨盘根石棉根增强四氟纤维盘根—

        阀体碳素钢、不锈钢WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不锈钢

        中特阀门订货须知:

        尊敬的用户您好:如果在您确定要使用DMZ673X气动暗杆刀型闸阀之前,请一定要与我们的销售人员核对好以下几点的产品参数。

        一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

        二、若已经由设计单位选定DMZ673X气动暗杆刀型闸阀型号,请按相关型号直接向我们销售部订购。

        三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
