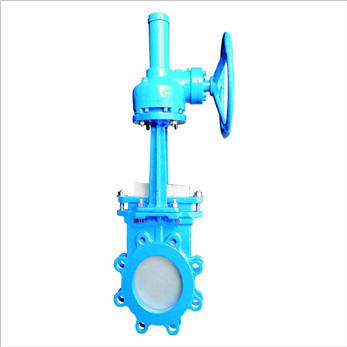

PZ543梅花伞齿轮刀型闸阀

  • 型号:PZ543
  • 连接形式:法兰、对夹
  • 主体材料:铸钢、不锈钢
  • 公称通径:50-2000
  • 适用介质:水
  • 密封形式:硬密封、软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:伞齿轮

阀门详情

        永嘉中特阀门有限公司主要生产(PZ543H型PN1.0~PN1.6伞齿轮刀闸阀)也是国内(闸阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

        PZ543梅花形伞齿轮刀闸阀也叫凸耳式伞齿轮刀闸阀,在积极吸收国内外先进技术基础上开发的新型闸阀,采用超薄阀体,开启方便快速,避免普通闸阀笨重难开的缺点,扩大了闸阀的应用范围。

        采用伞齿轮操作,弥补了手动开启力矩不足的缺点,适合大口径刀型闸阀,与气动、电动、电液动其它装置相比具有良好的经济效益。自投入市场以来已得到广大用户的一致好评,广泛适用于煤矿、造纸、冶金、污水处理、市政、电力、食品等行业。

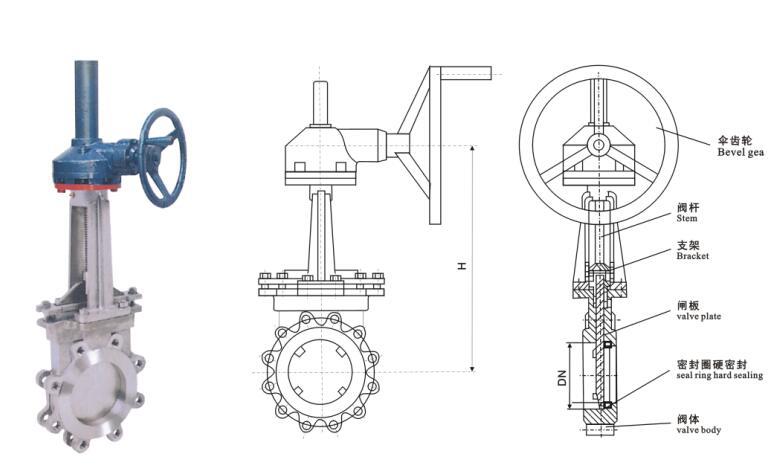

      梅花伞齿轮刀型闸阀



        产品:PZ543伞齿轮刀闸阀

        主要性能规范:

        公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质

        1.0

        1.6 1.5

        2.4 1.1

        1.8 ≤100℃

        ≤425℃ 纸浆、污水、煤浆、灰、渣水混和物

        主要零部件材质:

        体、盖 闸阀 阀杆 密封面

        不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

        主要外形及连接尺寸(mm):PZ543H、PZ543F、PZ543X


      伞齿轮刀型闸阀尺寸表
      MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
      0.6
      MPa
      50 48 90 110 300 4-M12 1.0MPa 50 48 100 125 300 4-M16
      65 48 110 130 310 4-M12 65 48 120 145 310 4-M16
      80 51 125 150 330 4-M16 80 51 135 160 330 4-M16
      100 51 145 170 380 4-M16 100 51 155 180 380 8-M16
      125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
      150 57 200 225 500 8-M16 150 57 210 240 500 8-M20
      200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
      250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
      300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
      350 76 412 445 900 12-M20 350 76 428 460 900 16-M20
      400 89 462 495 1020 16-M20 400 89 482 515 1020 16-M22
      450 89 518 550 1150 16-M20 450 89 532 565 1150 20-M22
      500 114 568 600 1250 16-M20 500 114 585 620 1250 20-M22
      600 114 670 705 1500 20-M22 600 114 685 725 1500 20-M27
      700 127 775 810 1750 24-M22 700 127 800 840 1750 24-M27
      800 127 880 920 2000 24-M27 800 127 898 950 2000 24-M30
      900 154 980 1020 2300 24-M27 900 154 1005 1050 2300 28-M30
      1000 165 1080 1120 2500 28-M27 1000 165 1115 1160 2500 28-M30
      1200 190 1295 1340 2800 32-M30 1200 190 1325 1380 2800 32-M36


        中特阀门订货须知:

        尊敬的用户您好:如果在您确定要使用PZ543梅花形伞齿轮刀闸阀之前,请一定要与我们的销售人员核对好以下几点的产品参数。

        一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。

        二、若已经由设计单位选定PZ543梅花形伞齿轮刀闸阀型号,请按相关型号直接向我们销售部订购。

        三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.9famen.com】如有任何疑问。您可以致电13868647363给我们,我们一定会尽心尽力为您提供优质的服务。
