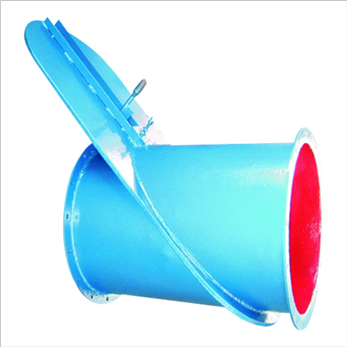

斜插式插板阀

阀门详情

　　一、斜插式插板阀概述：

　　斜插式插板阀壳采用等径直筒结构，煤仓下煤过程中，原煤在插板阀部位基本不受阀壳内壁的径向挤压，避免了原煤在插板阀部位的堵塞。目前现场使用的煤仓隔离插板阀阀壳是通过天圆地方与给煤机入口相连接，天圆地方结构正是该部位堵煤的原因所在。斜插式插板阀的阀板采用倾斜放置，与竖直阀壳成一定角度，这种结构可以有效防止阀门开合过程中插板带煤而导致阀板腔室内积煤，从而解决长时间运行后由于阀板腔室积煤开合困难的问题。 斜式插板阀的阀板腔室设计有密封风，风源可以从给煤机密封风接入。这一设计进一步解决阀板腔室的积煤问题，有效保证长期运行后，插板依然开关灵活。插板阀还可以与煤仓断煤信号进行一体化设计，即将原煤仓断煤检测元件与插板阀设计在一起，为原设计没有煤仓断煤信号的原煤仓进行技术改造提供方便。

　　二、斜插式插板阀主要技术参数和性能：

　　公称通径;200X200~1000X1000

　　适用温度;-10~+120℃

　　连接法兰;GB/T9113.JB/T79

　　主体材料;Q235A.304.316.304L.316L

　　密封形式;硬密封，软密封

　　配套附件;安装法兰

　　三、斜插式插板阀应符合下列规定：

　　1.壳体应严密，内壁应作防腐处理

　　2.插板应平整，启闭灵活，并有可靠的定位固定装置

　　3.斜插板风阀的上下接管应成一直线

　　检查数量 按类别、批抽查 10%，不得小于1个

　　检查方法 手动操作，尺量、观察检查

　　四、密闭式斜插板阀构造

　　1、密闭式斜插板阀的构造如图 所示，多用于风机出 口或主干风道处用作开关。通过拉动手柄来调整插板的位置即可改变风道的空气流量。其调节效果好，但占用空间大。

　　





　　2、平、密闭式斜插板阀制作

　　1)闸板制作时要平整，套闸板的上、下两块闷板与垫板规格要相同;斜插板阀的上、下两块闷板开孔要相互错开，但螺孔要对正。闷板开孔时，斜插板阀按 45°设置，形状为椭圆形。

　　2)将两块闷板先定位焊在管端上，并组合检查管子是否成一直线;找正后，方可焊接。

　　3)装配时，将两块闷板中间垫好垫板。放人插板阀，再把紧螺栓，要求拉动阀板时动作灵活。

　　3、密闭式插板阀安装

　　密闭式插板阀主要是用于密封性要求较高的除尘系统。为了不便插板阀产生积尘现象，密闭式插板阀在水平风管上安装时，插板应顺气流方向;在垂直风管安装时，插板应逆气流方向，其安装的方向如图 5-2 所示。
